閥體材質：304不銹鋼
控制方式：常開/常閉/自保持式
電源電壓：DC12～220V/AC24～380V
適用介質：高壓氣體和液體等
通徑范圍：DN1～DN200
壓力范圍：1～200Mpa
溫度范圍：-200～+350℃
連接方式：螺紋/法蘭/焊接/卡套
功能選配：帶手動功能,帶開關反饋功能,防水防爆

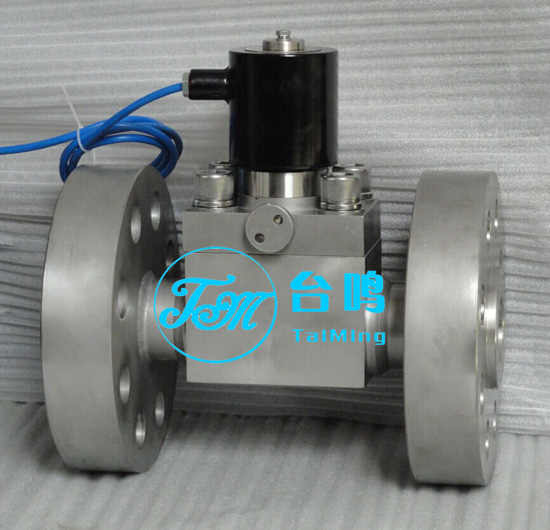

防爆法蘭高壓電磁閥性能特點：
防爆法蘭高壓電磁閥為先導式活塞結構、性能穩定；密封性好、開關迅速；特制線圈、不易燒毀；線圈功耗小、壽命超長。
法蘭高壓防爆電磁閥特殊功能：
手動功能：旋轉電磁閥手動開關來控制電磁閥開、閉,必須斷電情況下方可操作手動功能。
信號反饋：當電磁閥打開時，信號公共線和開信號線接通；電磁閥關閉時，信號公共線和關信號線接通。
法蘭式高壓防爆電磁閥選型參數：
|
產品型號 |
TMF54-XXHP |
|
公稱尺寸 |
螺紋DN1-50mm 法蘭DN15-300mm |
|
原理結構 |
先導活塞式 |
|
壓力范圍 |
1~200Mpa |
|
控制方式 |
控制方式：常開、常閉、自保持、換三通 |
|
閥體材質 |
鑄鋼、不銹鋼304、316、316L |
|
適用介質 |
氣、水、油、蒸汽、燃氣、氮氣、腐蝕性液體及氣體等 |
|
溫度范圍 |
（-200、-100、-40）～（+100、+200、+250、+350）℃ |
|
工作環境溫度 |
-10-+50℃ -40-+80℃ |
|
電源電壓 |
交流：AC24V、AC36V、AC110V、AC127V、AC220V、AC380V |
|
直流：DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V | |
|
線圈工作溫度 |
<+50℃、<+85℃ |
|
接線方式 |
接線座式、引線式、插頭式 |
|
連接方式 |
法蘭、內螺紋、外螺紋、卡套、焊接 |
|
泄 漏 量 |
零 |
|
備 注 |
特殊型可定制 |
法蘭高壓防爆電磁閥工作原理：
常閉：當電磁閥線圈通電時，電磁鐵芯吸合，電磁閥卸壓孔打開，主活塞由介質壓力推動，打開電磁閥主閥口，介質流通。當電磁閥線圈斷電時，電磁閥主閥口關閉，介質截止。
常開：當電磁閥線圈通電時，電磁鐵芯吸合，電磁閥卸壓孔關閉，主活塞由介質壓力推動，關閉電磁閥主閥口，介質截止。當電磁閥線圈斷電時，電磁閥主閥口打開，介質流。
注意：
1、先導式活塞電磁閥要求通過電磁閥的介質一定要有壓力的（介質沒有壓力不適合用這種閥），高壓電磁閥是要保證介質有0.1公斤的壓力,才能正常工作。
2、先導式活塞電磁閥主活塞打開的力的來源有二處,一個是通電之后,產生的磁力,第二個是介質的壓力推動。
這兩個力是必須同時存在,才能保證先導活塞式電磁閥的正常工作。
相關產品：帶信號反饋防爆法蘭高壓電磁閥 二位三通防爆法蘭電磁閥
