二位三通電磁閥通用性廣、靈敏性高、嚴密性強、壽命性長、功能強大、可換向通道。
二位三通電磁閥工作原理：
一進一出：常閉式：當線圈通電時，2通向1，1與3關閉；當線圈斷電時，2與1關閉，1通向3。
常開式：當線圈通電時，3與1關閉，1通向2；當線圈斷電時，3通向1、1與2關閉。
一進二出：當線圈通電時，1通向2，1與3關閉；當線圈斷電時，1與2關閉，1通向3。
二進一出：當線圈通電時，2通向1，3與1關閉；當線圈斷電時，2與1關閉，3通向1。
注：二進一出工作原理的閥兩進口端壓力不相等時，需加止回閥。

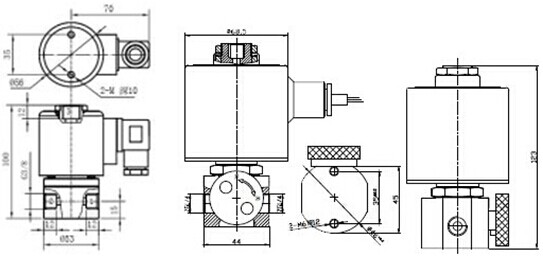

單線圈二位三通電磁閥結構圖
雙線圈二位三通電磁閥結構圖
法蘭二位三通電磁閥結構圖
雙線圈二位三通電磁閥外形尺寸：
|
公稱通徑 |
L |
D |
D1 |
D2 |
D3 |
H |
H2 |
B |
材質 |
|
DN15 |
200 |
Φ65 |
4-Φ14 |
Φ46 |
Φ89 |
135 |
150 |
55 |
304/316 |
|
DN20 |
220 |
Φ75 |
4-Φ14 |
Φ56 |
Φ99 |
140 |
155 |
60 |
304/316 |
|
DN25 |
250 |
Φ85 |
4-Φ14 |
Φ65 |
Φ110 |
145 |
160 |
65 |
304/316 |
|
DN32 |
280 |
Φ100 |
4-Φ18 |
Φ76 |
Φ137 |
155 |
170 |
75 |
304/316 |
|
DN40 |
300 |
Φ110 |
4-Φ16 |
Φ85 |
Φ144 |
160 |
175 |
80 |
304/316 |
|
DN50 |
325 |
Φ125 |
4-Φ16 |
Φ100 |
Φ152 |
170 |
185 |
90 |
304/316 |
|
DN65 |
400 |
Φ145 |
4-Φ18 |
Φ118 |
Φ179 |
195 |
210 |
130 |
304/316 |
|
DN80 |
480 |
Φ160 |
8-Φ18 |
Φ132 |
Φ194 |
220 |
235 |
145 |
304/316 |
|
DN100 |
560 |
Φ180 |
8-Φ18 |
Φ156 |
Φ223 |
240 |
255 |
160 |
304/316 |
|
DN125 |
640 |
Φ210 |
8-Φ18 |
Φ184 |
Φ248 |
250 |
265 |
160 |
304/316 |
|
DN150 |
900 |
Φ240 |
8-Φ22 |
Φ211 |
Φ280 |
330 |
345 |
200 |
304/316 |
|
DN200 |
950 |
Φ295 |
12-Φ22 |
Φ266 |
Φ340 |
350 |
365 |
200 |
304/316 |
